Dispositivos de Red: Switches, Routers y Firewalls

En el mundo de las redes, los dispositivos de red son fundamentales para la conectividad y la seguridad de las comunicaciones. Tres de los dispositivos más importantes en una infraestructura de red son los switches, routers y firewalls. Cada uno desempeña un papel único y esencial en la gestión, el enrutamiento y la protección del tráfico de datos. En este blog, exploraremos cómo funcionan estos dispositivos y cómo se integran para crear redes eficientes y seguras.

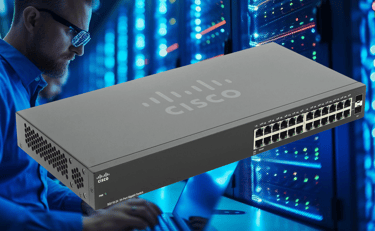

¿Qué es un Switch?

Un switch es un dispositivo de red que conecta varios dispositivos dentro de la misma red, como computadoras, impresoras y servidores, para que puedan comunicarse entre sí de manera eficiente. A diferencia de un hub, que simplemente envía datos a todos los dispositivos, un switch envía datos solo al dispositivo que debe recibirlos, mejorando así la eficiencia y el rendimiento de la red.

¿Cómo Funciona un Switch?

Los switches operan en la Capa 2 del Modelo OSI, que es la capa de enlace de datos. Se encargan de leer las direcciones MAC (dirección física) de los dispositivos conectados y reenviar los paquetes de datos al destino correcto.

Cuando un dispositivo envía un paquete de datos, el switch examina la dirección MAC de destino.
Si el switch ya tiene la dirección MAC en su tabla de direcciones, reenvía el paquete directamente a ese dispositivo.
Si no tiene la dirección, envía el paquete a todos los dispositivos (broadcast) hasta encontrar el destino.

Ejemplo de Configuración Básica de un Switch

Switch> enable

Switch# configure terminal

Switch(config)# interface vlan 1

Switch(config-if)# ip address 192.168.1.2 255.255.255.0

Switch(config-if)# no shutdown

Switch# end

Switch# write memory

En este ejemplo, asignamos una dirección IP a la VLAN de administración para poder gestionar el switch remotamente.

Tipos de Switches

Switches no gestionados: No requieren configuración y funcionan directamente conectando dispositivos.
Switches gestionados: Permiten configuraciones avanzadas, como la creación de VLANs (redes locales virtuales), control de acceso y monitoreo de tráfico.

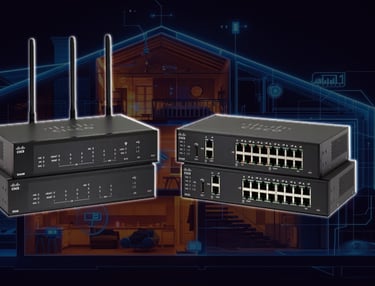

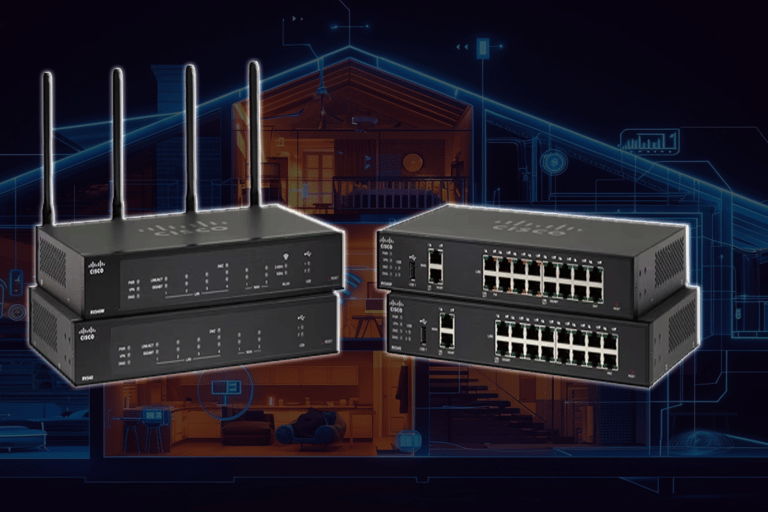

¿Qué es un Router?

Un router es un dispositivo que conecta diferentes redes entre sí, permitiendo que los datos viajen entre redes locales e Internet. Los routers operan en la Capa 3 del modelo OSI, la capa de red, donde usan direcciones IP para determinar el mejor camino para enviar paquetes de datos.

¿Cómo Funciona un Router?

El router recibe paquetes de datos de una red, los examina para determinar su destino y luego los reenvía a la siguiente red. Utiliza tablas de enrutamiento y protocolos como OSPF o RIP para decidir la mejor ruta.

Los routers domésticos suelen conectar redes locales (LAN) a Internet (WAN).
Los routers empresariales pueden gestionar múltiples redes y subredes, manteniendo el tráfico segmentado y optimizado.

Ejemplo de Configuración de un Router

Router> enable

Router# configure terminal

Router(config)# hostname Router1

Router1(config)# interface gigabitEthernet 0/0

Router1(config-if)# ip address 192.168.1.1 255.255.255.0

Router1(config-if)# no shutdown

Router1(config-if)# exit

Router1(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.254

Router1(config)# end

Router1# copy running-config startup-config

En este ejemplo, configuramos la interfaz GigabitEthernet 0/0 con una dirección IP y una ruta estática para enviar todo el tráfico externo a la puerta de enlace 192.168.1.254.

Tipos de Routers

Routers residenciales: Conectan hogares a Internet, proporcionando funciones de enrutamiento básico.
Routers de borde: Utilizados en empresas para conectar redes internas a redes externas (como Internet).
Routers de núcleo: Utilizados en grandes infraestructuras para manejar grandes volúmenes de tráfico.

¿Qué es un Firewall?

Un firewall es un dispositivo de seguridad de red que controla el tráfico entrante y saliente en función de reglas de seguridad predeterminadas. Los firewalls actúan como una barrera entre redes confiables (como una red interna) y redes no confiables (como Internet), protegiendo la red de accesos no autorizados y ataques cibernéticos.

¿Cómo Funciona un Firewall?

Los firewalls pueden operar en diferentes capas del modelo OSI, pero principalmente en la Capa 3 (Red) y Capa 4 (Transporte). Los firewalls inspeccionan los paquetes de datos y permiten o bloquean su paso según reglas de seguridad.

Existen dos tipos principales de firewalls:

Firewalls de filtrado de paquetes: Inspeccionan las cabeceras de los paquetes de datos para determinar si deben ser permitidos o bloqueados.
Firewalls con estado: Monitorean el estado de las conexiones de red y permiten el tráfico basado en el estado actual de una sesión (permitiendo respuestas a solicitudes).

Ejemplo de Configuración de un Firewall Básico (Cisco ASA)

ASA(config)# interface gigabitEthernet 0/0

ASA(config-if)# nameif outside

ASA(config-if)# security-level 0

ASA(config-if)# ip address 203.0.113.1 255.255.255.0

ASA(config-if)# no shutdown

ASA(config)# interface gigabitEthernet 0/1

ASA(config-if)# nameif inside

ASA(config-if)# security-level 100

ASA(config-if)# ip address 192.168.1.1 255.255.255.0

ASA(config-if)# no shutdown

ASA(config)# access-list OUTSIDE_IN permit tcp any host 203.0.113.1 eq 80

ASA(config)# access-group OUTSIDE_IN in interface outside

En este ejemplo, configuramos un firewall ASA para permitir tráfico HTTP (puerto 80) entrante a la interfaz outside desde cualquier fuente.

Tipos de Firewalls

Firewalls basados en hardware: Dispositivos físicos que protegen redes enteras.
Firewalls basados en software: Aplicaciones que protegen dispositivos individuales.
Firewalls de próxima generación (NGFW): Incluyen capacidades avanzadas como inspección profunda de paquetes, prevención de intrusiones y monitoreo de aplicaciones.

Integración de Switches, Routers y Firewalls en una Red

En una red típica, estos tres dispositivos trabajan juntos para formar una infraestructura sólida:

Switches conectan dispositivos dentro de una red local (LAN), como en una oficina o edificio.
Routers conectan esa red local a otras redes o a Internet, permitiendo la comunicación entre diferentes LANs o entre la LAN e Internet.
Firewalls se colocan en la frontera entre la red interna y el mundo exterior, controlando qué tráfico puede entrar y salir de la red.

Ejemplo Práctico de Red Integrada:

Una empresa configura un switch para conectar las estaciones de trabajo de los empleados.
El router de la empresa conecta esta red interna a Internet y gestiona el tráfico entre diferentes subredes.
Un firewall asegura la red, bloqueando accesos no autorizados desde Internet y permitiendo solo conexiones seguras.

Los switches, routers y firewalls son piezas clave en la infraestructura de cualquier red moderna. Los switches facilitan la comunicación dentro de la red local, los routers permiten la conectividad entre diferentes redes y el acceso a Internet, y los firewalls protegen la red de amenazas externas. Al entender cómo funcionan estos dispositivos y cómo interactúan entre sí, los administradores de red pueden diseñar, implementar y mantener redes eficientes y seguras.
